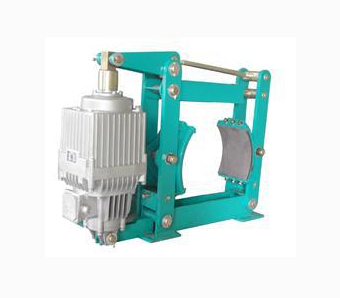

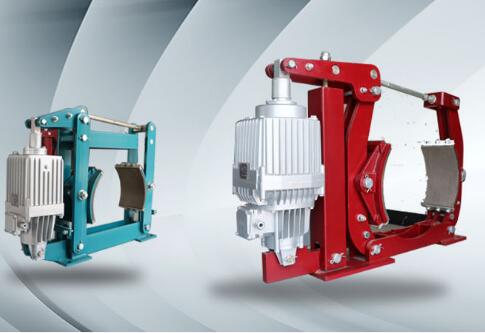

天車起重機起升電力液壓制動器推桿動作靈敏

電力液壓制動器在起重機中，起升、變幅和吊臂在重力載荷作用下自由下降。在起升、變幅、和吊臂伸縮油路中，分別設置了平衡閥以保持其平穩下降。此外平衡閥又能起到液壓鎖作用，也可能將吊臂與吊重可靠地支承住。

在起升機構中，還有常閉式制動器。當起升機構工作時，由系統壓力將制動器自動打開，液壓馬達停轉時，制動器在彈簧力的作用下自動上閘，這里的控制器僅作為停止器使用，以防止液壓馬達因內漏而造成吊重下降。

起重機回轉速度很低，一般轉動慣性力矩不大，所以在回轉液壓馬達的進回油路中，沒有設置過載和補油閥。

制動器系統中的壓力控制，是由兩組多路閥中的安全閥實現的。濾油器2裝在液壓泵排油路上，這種方式可以保護除泵以外的全部液壓元件。

起重機操作的安全常識：

所操縱的起重機各機件的構造和性能；起重機操作規程和有關法令；安全運行要求；安全防護裝置的結構原理和性能；電動機和電氣方面的基礎知識；指揮信號；保養和維修的基本知識。

在起重機制動器日常作業中，各零部件都有著各自的正常溫度值，在實際作業中，一旦超過或低于這個標準值會造成設備使用故障。

 起重機制動器慣性試驗系統是進行工業制動器和起重運輸機械等方面制動器新產品的研究開發工作、制動器摩擦機理研究、產品性能檢測、產品可靠性研究、安全事故回溯分析等工作必不可少的重要試驗設備。目前國內外的試驗系統普遍采用慣量模擬的方式，而且慣量的模擬一般比較普遍使用機械模擬的方法來實現，即制動器制動過程的摩擦功均來自慣性飛輪存儲的動能。除此之外，通過不同大小的飛輪配合可以對不同型號的制動器進行檢測，比起其他的模擬方式更加直接。本文主要的研究內容包括以下幾個方面。

　　 (1)慣性試驗臺試驗原理研究

　　 根據能量守恒原理模擬起重機制動器制動過程，對該過程進行理論分析，得出試驗依據。確定試驗臺的具體功能和測試的范圍。

　　 (2)制動器試驗臺主體結構形式研究

　　 分析以往試驗臺的結構形式，根據本試驗臺的具體情況，設計出能滿足試驗要求的主體結構。該臺架結構簡單，并且易于制造。

　　 (3)試驗臺拖動方案研究

　　 根據試驗臺的具體要求，制動器進行試驗系統飛輪盤組合的計算，分析電力拖動調速技術的常見方法，制動器選取適合本試驗臺的拖動系統調速方案，并進行電動機功率的理論計算與選型。

　　 (4)測試方法研究

　　 分析制動器力矩傳感器測量制動器制動力矩的方法，提出新的測量方式，即通過測量轉速的變化(加速度)間接的得出制動器制動力矩。
